分享产品伸缩式液压油缸由多个套筒活塞嵌套而成，通过压力油推动各级套筒依次运动，实现长行程、短收缩的效果 。 伸出时是怎么动的？ 顺序从大到小：压力油进入无杆腔时
用途：用于工业设备液压执行机构的选型、替换或非标定制。
询价建议：请提供缸径、杆径、行程、工作压力、安装方式、油口规格、使用环境及动作要求；如有原油缸图纸或实物尺寸，可一并提供。
页面参数与最终制造方案以双方确认的技术图纸、技术协议或订单要求为准。

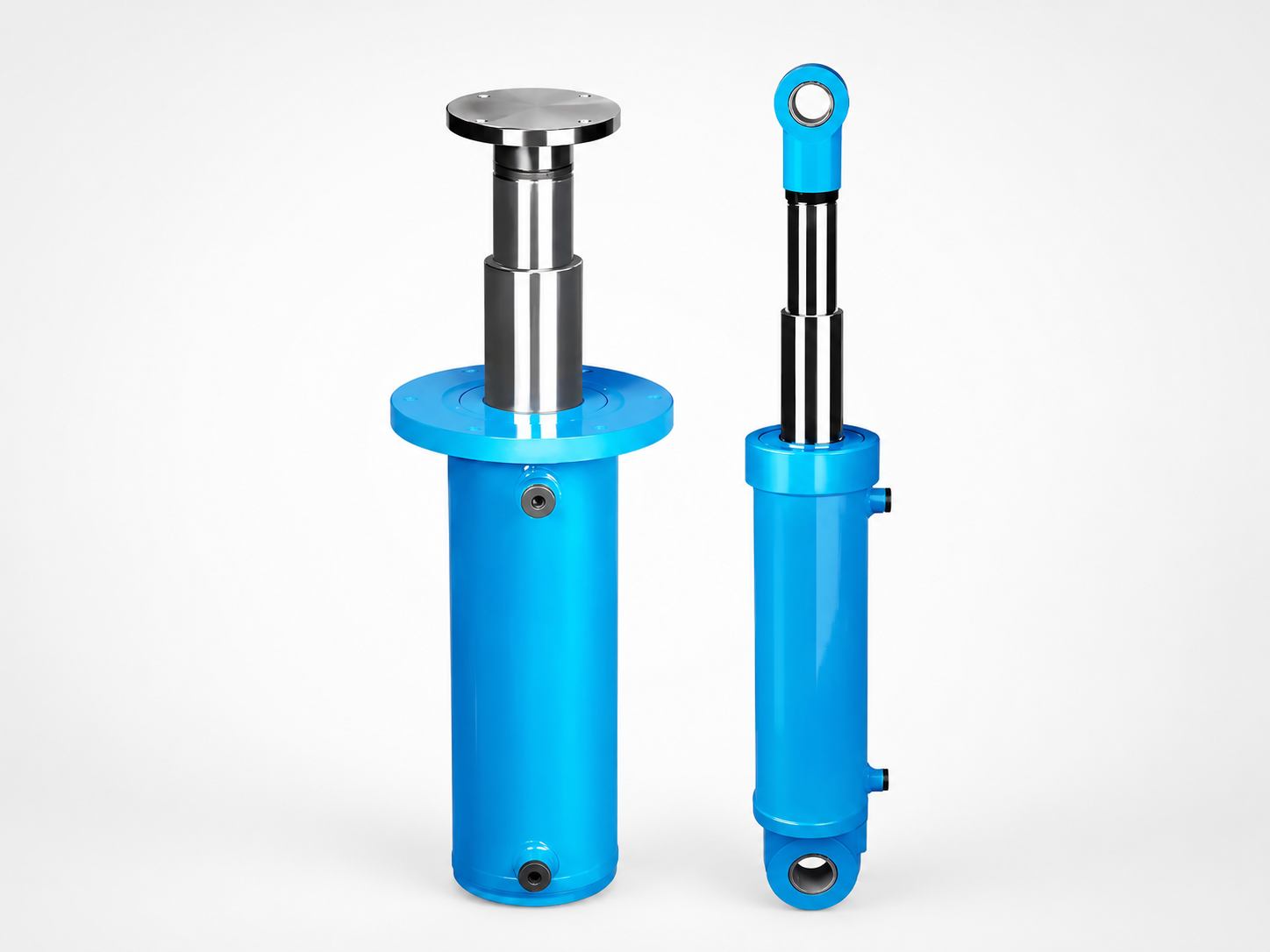

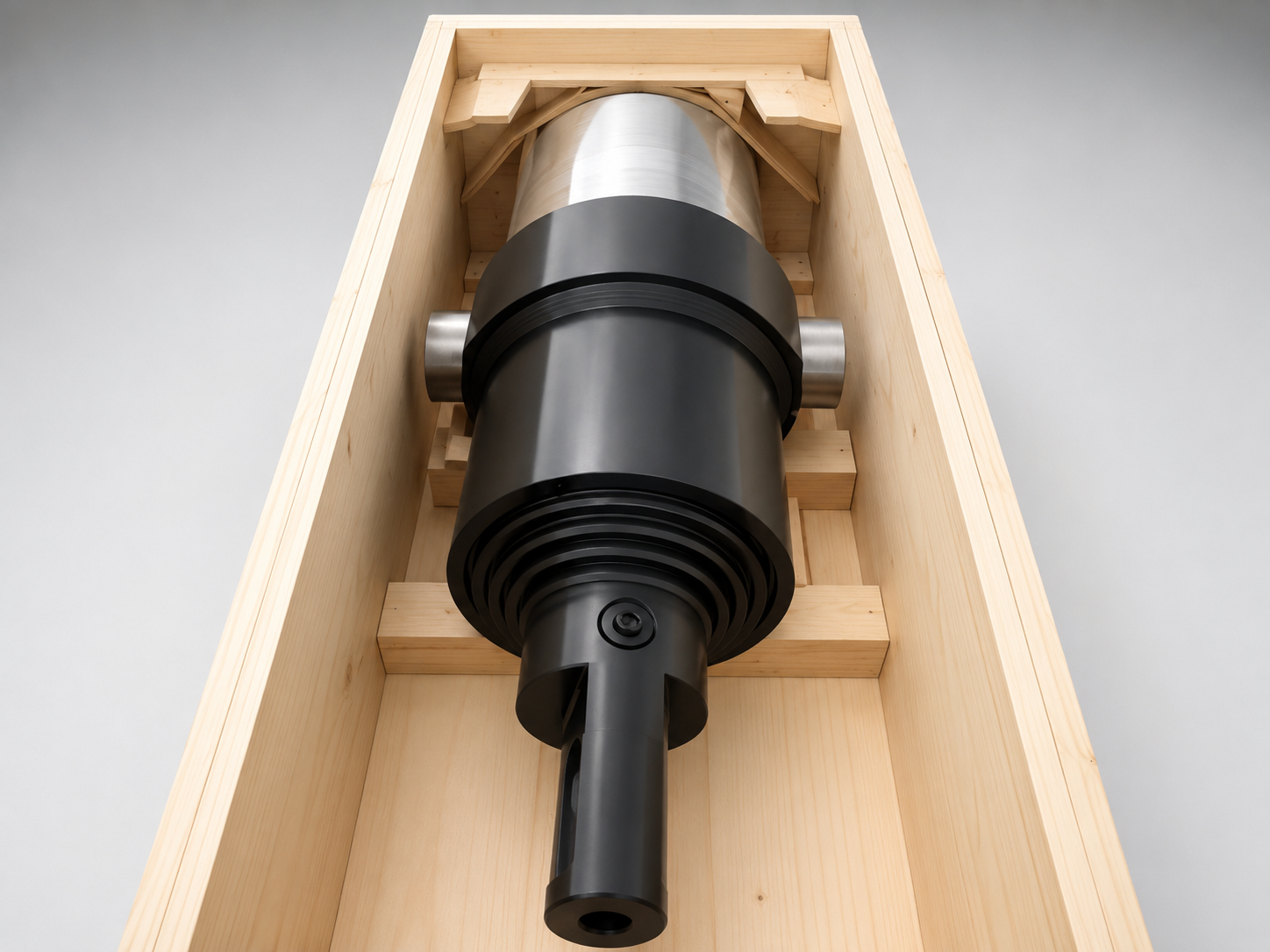

伸缩式液压油缸由多个套筒活塞嵌套而成，通过压力油推动各级套筒依次运动，实现长行程、短收缩的效果 。
伸出时是怎么动的？
顺序从大到小：压力油进入无杆腔时，有效面积最大的一级套筒最先伸出，行至终点后，面积次之的二级套筒再伸出 。
速度由慢变快：在输入流量不变的情况下，套筒有效面积越小，伸出速度越快，因此整体伸出速度呈现由慢变快的趋势 。
推力由大变小：相应地，有效面积越大推力越大，所以伸出过程中的液压推力是由大变小的，适合装卸机械对推力和速度的要求 。
缩回时是怎么动的？
顺序从小到大：当反向进油缩回时，空载状态下通常是有效面积最小的末级套筒先缩回，然后依次缩回较粗的套筒 。
结构紧凑：缩回后轴向长度较短，占用空间小，便于安装和运输 。
主要特点和用途
行程长：相比普通油缸，它能在较短的安装长度下获得很长的工作行程 。
应用场景：常用于工程机械和农业机械，如翻斗汽车的举升机构、起重机的伸缩臂等 。
类型区分：分为单作用（靠外力或弹簧缩回）和双作用（靠油压双向控制），双作用控制更精确 。
可以根据设备接口和工况讨论缸径、杆径、行程、安装方式、油口、密封、缓冲、阀块、传感器和材料等配置。是否适合修改以及具体尺寸，需要技术人员结合负载和结构审核。
建议至少提供缸径、杆径、行程、工作压力、安装方式和使用场景；如需替换旧油缸，还应提供缩回安装距、前后连接尺寸、油口规格及照片或图纸。
不建议。网页参数用于产品了解和前期选型，非标项目以及涉及安全、重载、保压、高温等工况时，应以双方最终确认的二维图纸、技术协议或订单技术要求为生产依据。
可以先提供设备用途、主要尺寸、负载、行程、压力和安装位置等信息进行前期沟通；关键加工尺寸与公差仍需在下单生产前完成确认。
